Noraxon Ultium Motion
Inertialsensor-System
für 3D-Bewegungsanalysen
Ultium Motion – die neue Generation der Noraxon Inertialsensoren zur 3D Bewegungsanalyse. Die neuen Sensoren sind kleiner und deutlich leichter. Gleichzeitig ermöglichen die technischen Optimierungen nun auch die Aufnahme von Hochgeschwindigkeitsbewegungen. Neben ortsungebundenen Gang-, Lauf- und Bewegungsanalysen kann dieses System jetzt auch Sprint, Schuss- und Wurfbewegungen adäquat in Echtzeit tracken.
Ultium Motion
Das Ultium Motion ist, wie schon das MyoMotion System, in die Mess- und Analyse-Software MyoResearch eingebunden und kann mit weiteren Modulen wie EMG, Video oder Druckverteilung kombiniert werden.
Highlights
► Medizinprodukt
Sicherer Einsatz für jede wissenschaftliche, klinische und ergonomische Anwendung.
► Hochgeschwindigkeitsmessungen
Auch Wurf-, Schuss- und Sprintbewegungen werden hochauflösend aufgenommen.
► Messungen in Echtzeit
nicht nur für posthoc Auswertungen, sondern auch Live Biofeedback Training ausgelegt.
► 10h Akku und Datenspeicher
Garantiert kein Datenverlust, egal wie weit sich der Proband vom Messplatz entfernt.
► Wasserresistent
Auch schweißtreibende sportspezifische Analysen sind möglich.
Ergänzungsmodule

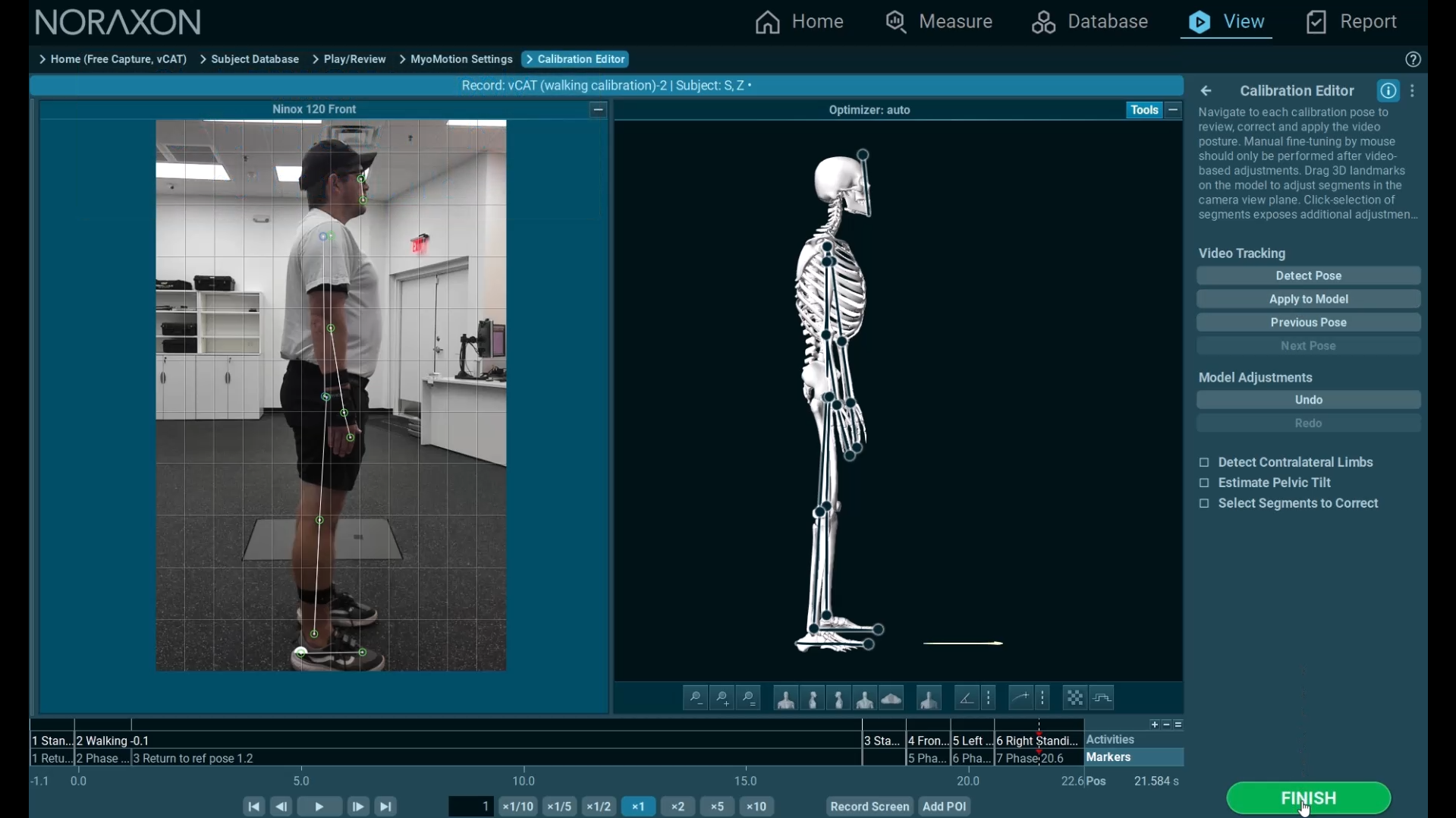

- Calibration Adjustment Tool (CAT) »
Zur exakten Dimensionierung des MyoMotion inertialsensorbasierten Körpermodelles - Ultium Motion Straps »
- Ergonomics Toolkit »
Ultium Motion
Inertial Sensor Messtechnik
Inertialsensor Systeme sind eine neue innovative Alternative zu klassischen kamerabasierten Kinematik-/Bewegungsanalyse Systemen und kennzeichnen sich durch ihren einfachen und schnellen Einsatz mit Echtzeitdatenanalyse aus. So lassen sich in wenigen Minuten Gang- und Bewegungsanalysen durchführen. Anders als Kamerasysteme sind Inertialsensor Systeme ortsungebunden und man kann sich frei und mobil (Feldstudien, Sportplatz, Arbeitsstätte) bewegen.
Die Inertialsensor Technologie basiert auf einem Kombinationssensor, der aus 3D Akzelerometer, Gyroskop und Magnetometer besteht (IMU – Inertial Measurement Unit) und erlaubt über die Nutzung von Fusionsalgorithmen die Berechnungen von Orientierungswinkeln oder anatomischen Winkeln in Skelettmodellen. Der für den wissenschaftlichen und medizinischen Einsatz entwickelte Noraxon IMU nutzt hierbei jeweils zwei Akzelerometer und Gyroskope (low & high range), um eine optimale Auslösung im Messbereich zu garantieren.
System Konfiguration und Einsatz
Es können wahlweise 2 bis 16 Sensorenkonfigurationen gewählt werden, wobei jeweils ein Rumpfsensor in die Auswahl inkludiert werden sollte. Die Sensoren werden mit einen einfach und schnell anzulegenden Sensor Gurtsystem fixiert.
Die Sensoren sind komplett kabellos und funken via WLAN mit einer Messrate von 100 Hz (Standard) oder 200 Hz (Pro Version) die Messdaten zum Mess-/Auswerteprogramm MyoResearch. Hier können parallel EMG, Video, Kraft- und Druckverteilung synchron mitgemessen und über vorkonfigurierte Messprotokolle ausgewertet werden. Die Messdistanz beträgt ca. 30 Meter, das System kann aber weitere Distanzen über integriertes Onboard Logging temporär mit erfassen. Alternativ kann ein Offline Data Logger genutzt werden für PC unabhängige Anwendungen.
Das Noraxon MyoMotion System verfügt über leistungsstarke Driftkorrektur-Routinen, die potentiell auftretende magnetische Interferenzen (Distortion) korrigieren. So kann das System z. B. auch problemlos auf dem Laufband oder in distortionsbelasteten Räumen genutzt werden.
Messparameter und Analysen
IMU Sensoren messen nativ die räumlichen Orientierungswinkel (Drehwinkel) eines jeden Sensors, basierend auf Quaternionen, die durch die Fusionsalgorithmen und Kalman Filterung ermittelt werden. Hieraus werden in einem individuell skalierbaren Menschmodell die anatomischen Winkel in 3D berechnet. Die typische Messgenauigkeit ist hierbei +/- 1° für Vertikalwinkel (z. B. Extension/Flexion oder Add-/Abduktion) bzw. +/-2° für Horizontalwinkel (z. B. Rotationen). Ferner messen die Sensoren die lineare Beschleunigung. Hieraus können über optimierte Algorithmen translatorische Komponenten wie Distanz oder 3D Trajektorien berechnet werden. Für den Einsatz in der Gang- und Laufanalyse werden die Kontaktphasen der Füße berechnet und erlauben somit die Berechnung der räumlichen Bewegung und Gangphasen nach J. Perry. Alle Messdaten werden in einem hochwertigen Skelettmodell (Avatar) in 3D animiert. Spezialisten können das System vom Quaternionen Modus in den Sensor Rohdaten Modus umschalten und so Ihre eigenen Fusion-Algorithmen entwickeln.
Zusammenfassung
- Mobil einsetzbares Bewegungsanalyse System
- Schnell und ökonomisch mit Echtzeitanalysen
- Freie Konfiguration zwischen 2 bis 16 Sensoren
- Hohe Messrate, Genauigkeit und Wissenschaftsqualität
- Optionaler Datalogger
- Hohe magnetische Driftimmunität
- 3D Visualisierung via hochwertigem Skelettavatar
- Direkt koppelbar mit EMG, Kraft, Druck und Video
- Messprotokolle für Gang-, Lauf-, Sprung- und allgemeine Bewegungsanalyse
- Medizinprodukt
| Maximale Sensoranzahl | 16 plus 2 optionale Objektsensoren |
| Maximale Sampling-Rate | 400 Hz |
| Orientierung Winkelgenauigkeit | 0,25 Grad (Pitch / Roll); 1,25 Grad (Course) |
| Anatomische Winkelgenauigkeit | +/- 1,0 Grad (statisch); +/- 2,0 Grad (dynamisch) |
| Fast Imu Element Set Gyroskope | Messbereich: +/- 7000 Grad / Sek. Interne Abtastrate: 1600 Hz |
| FAST IMU ELEMENT SET Akzelerometer | Messbereich: +/- 200 g; Interne Abtastrate: 1600 Hz |
| Batterielaufzeit | 8 Stunden |
| Abmessungen | 44,5 x 33 x 12,2 mm |
| Gewicht | 19 g |
Ultium Motion Straps
- Individuelles Bandmaterial: gewebtes, elastisches Nylon
– Hochgradig atmungsaktiv
– 1D-Stretch
– Erhöhter Komfort
– Silikongreiferstreifen - Doppelseitiges Band mit Bewegungssensor
– Medizinisches Spunlace-Band
– Atmungsaktiv
– Komfortabel
– Größere Oberfläche
– Optional größeres Format für Torso-Montage - Sensor-Halterungen
- Adapter für Schuhmontage
- Adapter für Torso-Montage
- Handschuh in mehreren Größen
