Synchronisiertes Referenzvideo
Miqus Video

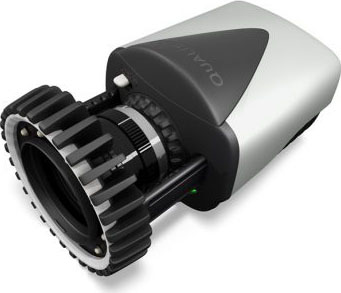

Miqus Video ist eine native Videokamera zur Verwendung mit dem Miqus-System. Sie streamt synchronisiertes Videobild und liefert ein perfekt ausgerichtetes Referenzvideo um Ihre Bewegungsdaten zu vollenden.
Key Features
- High-speed Motion Capture
- Full-HD Streaming mit 85 fps
- Weites Sichtfeld
- 0.5 MP Streaming mit mehr als 330 fps
- Synchronisierte 3D-Daten Überlagerung
- Nahtlose QTM Integration
- Als Standalone oder in Kombination mit Mocap-System

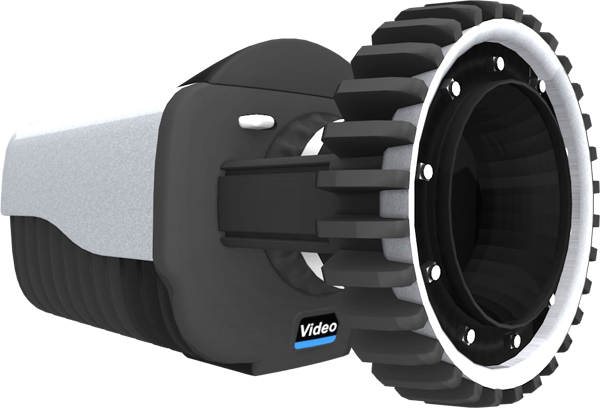

Referenzvideo Kamera
Systeminformationen
Geschwindigkeit & Auflösung
Mit ihrem parallelen on-board MIJPEG Encoder, kann die Miqus Video Kamera Full HD Video (1080p) mit 85 fps streamen. Wie gewöhnlich lassen sich Pixel gegen Geschwindigkeit eintauschen. Beispielsweise kann man die Kamera jeweils bei vollem Sichtfeld mit 180 fps und 720p oder 330 fps und 0.5MP laufen lassen.

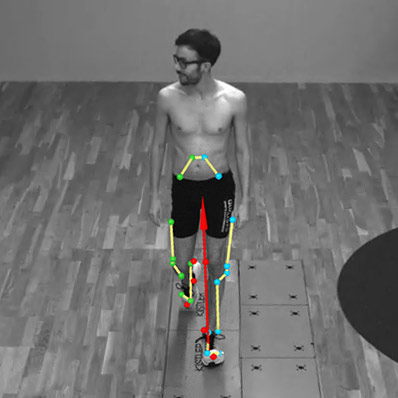

Synchronisiertes Referenzvideo
Dank der automatischen Kalibration und Synchronisation mit dem Rest des Miqus-Systems, erhält man ein perfekt ausgerichtetes Referenzvideo ohne extra Aufwand.
Spezifikationen
Kamera
Full HD / 2 MP 1920 × 1080
Streaming
Buffered
HD / 1 MP 1280 × 720
Streaming
Buffered
0.5 MP 960 × 540
Streaming
Buffered
VGA / 0.3 MP 640 × 480
Streaming
Buffered
Farbe
85 fps
N/A
180 fps
N/A
330 fps
N/A
550 fps
N/A
24 fps
337 fps
50 fps
500 fps
62 fps
665 fps
95 fps
750 fps
Kameragehäuse
Abmessungen:
14.0 × 8.7 × 8.4 cm (5.5 × 3.4 × 3.3 in)
Gewicht:
~700 g (1.54 lbs)
Konvektionskühlung, maßgefertigtes druckgegossenes Aluminium und Polykarbonat.
Kommt mit Kensington Schloss um Diebstahl zu verhindern.
Verfügbare Gehäuse:
Standard
Kamera
Kamera Output:
Schwarzweiß Video
High-Speed Video
Marker Support:
Nur passive Marker
Linse
Einstellbarer Fokus & Blende
Sichtfeld:
61° – 42° oder 24°
Kommunikation
1-Stecker Daisy-chained Gigabit Ethernet & Strom
Oqus-Kompatibilität:
Nein
Externer Sync:
Möglich mit externer Sync-Einheit

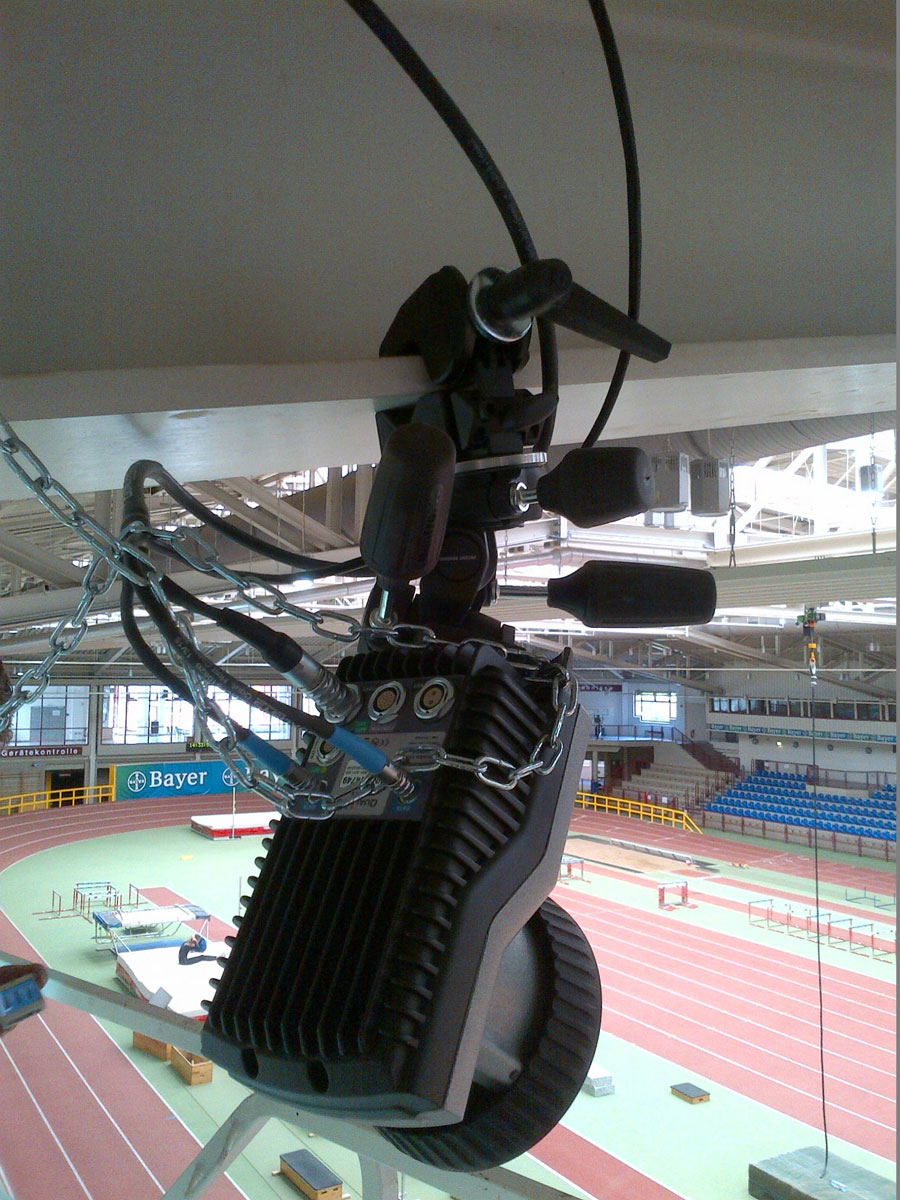

Beispiel Installation
Projekt Stabhochsprung – TSV Bayer Leverkusen
Die Aufgabe dieses Projekts war es, den Athleten und Coaches ein direktes Feedback nach einem Stabhochsprung zur Verfügung zu stellen.
Das Qualisys-System wird verwendet um die Bewegung des ganzen Körpers über die letzten 10 Meter des Anlaufs, den Absprung und den höchsten Punkt des Sprungs zu tracken. Das Marker-Set besteht aus 19 Markern. Das automatische Labelling der Marker erfolgt für >90% der Versuche direkt zum Zeitpunkt der Aufzeichnung dank des Qualisys Proprietary Labeling Algorithmus AIM.
Die Daten werden mit dem Project Automation Framework verwaltet und bieten eine hierarchische Struktur, um die Daten des Athleten für verschiedene Testbedingungen und wiederholte Besuche zu speichern. Mit einem Klick werden die Daten mit einem benutzerdefinierten Matlab-Skript exportiert und verarbeitet.
Die Ergebnisse werden in einem Bildschirmlayout angezeigt, das Zahlen und Tabellen für eine erste Übersicht und ein Plotting-Tool enthält, mit dem Sie die Variablen noch weiter untersuchen können.
