Biomechanische Sensoren und Zubehör
Unsere Vielfältige Auswahl an biomechanischen Sensoren perfektioniert die EMG-Analyse und erweitert das Portfolio Ihres Biomechaniklabors
Beschreibung
Beschreibung
Mobile Ergänzung zur Desktop-Installation
- Direkte Einsatzbereitschaft vor Ort: Alle Komponenten können vorab im Koffer bereits verbunden werden
- Maximale Mobilität: Stromversorgung über Laptop, überall einsetzbar
- Breite Kompatibilität: fasst 2 Noraxon Ladestationen unabhängig vom Sensortypus (EMG / IMU)
- Nutzung des Noraxon Desktop Receivers
- Platz für 1 Ninox120
Analog Input System
Beschreibung
Spezifikationen
Beschreibung

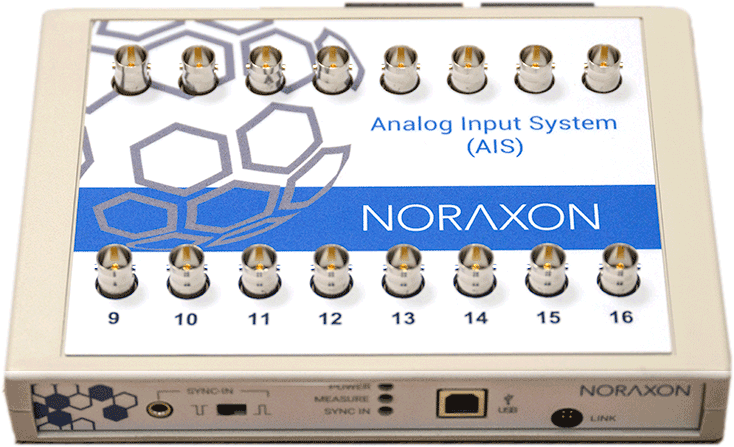

Das Analog Input System (AIS) von Noraxon – Nahtlose Signalintegration für präzise Datenerfassung
Das Analog Input System wandelt komplexe analoge Signale in präzise digitale Daten um und gewährleistet eine genaue Erfassung und Speicherung in der Noraxon MR Software. Dieses vielseitige Modul wurde für die mühelose Zusammenarbeit mit den EMG- und IMU-Systemen von Noraxon entwickelt und erfasst bis zu 16 analoge Spannungssignale mit synchronisierten Abtastraten. Für erweiterte Möglichkeiten können zwei Systeme miteinander verbunden werden, um bis zu 32 Signale in perfekter Synchronisation zu messen.
Ideal für den Einsatz in Verbindung mit Kraftmessplatten, isokinetischen Geräten und anderen analogen Quellen, die sowohl in der Medizin als auch in der Leistungsdiagnostik eingesetzt werden.
Spezifikationen
| Abmessungen | 19 cm x 14 cm x 4 cm (7.5” L x 5.5” W x 1.7” H) |
| Gewicht | 462 g |
| Analoger Eingang | |
| Auflösung | 16-Bit |
| Eingangsspannungsbereich | ±10V |
| Eingangsüberspannungsschutz | ±10V |
| Eingangsimpedanz | 1 MΩ |
| Abtastung & Filterung | |
| Oversampling | 64x (192 KHz pro Kanal) |
| Ausgaberate | Vom Benutzer wählbar bei 1500 Hz oder 3000 Hz (gilt für alle Kanäle) |
| Anti-Alias-Filter | Sekundäre Ordnung, 3 dB Cutoff bei 22 kHz |
| Synchronisationseingang | |
| Low | < 0.4V |
| High | > 1V |
| Maximale Eingangsspannung | 5V |
Akzelerometer
Beschreibung
Spezifikationen
Beschreibung
Der Ultium Akzelerometer SmartLead ist ein kompakter und leichter Beschleunigungssensor, der speziell für die Verwendung auf menschlichen und tierischen Oberflächen und Körpersegmenten entwickelt wurde. Aufgrund seiner geringen Größe (21 mm x 16 mm) lässt sich der Sensor leicht auf jeder Oberfläche befestigen, und das geringe Gewicht (8,5 g) des Sensors vermeidet sensorbedingte Schwingungsartefakte.
Mit dem SmartLead können Bodenkontakte (Fersenkontakte) beim Gehen und Laufen, Bewegungsvibrationen bei der medizinischen Tremoranalyse oder Stoß- und Stoßimpulse bei sportart-spezifischen Geräten oder ergonomischen Werkzeugen erfasst werden.
Spezifikationen
| Messdimensionen | 3 (X/Y/Z) |
| Messrate | 500/1000 Hz |
| Input Bereich | +/- 400g |
| Auflösung, -16g to +16g | 0.000976g |
| Auflösung, +16g to 400g | 0.0234g |
| Typisches Rauschen | >0.029g RMS |
| Bandbreite, 500 Hz sample rate | 0-250 Hz |
| Bandbreite, 1000 Hz sample rate | 0-500 Hz |
Analoge Inputprobe
Beschreibung
Spezifikationen
Beschreibung
Das Analog Input SmartLead bietet die Möglichkeit, analoge Sensoren anderer Hersteller mit hoher Genauigkeit und Auflösung zu erfassen. Der Analogeingang kann drei separate, vollständig synchronisierte Analogkanäle mit einer Frequenz von bis zu 1000 Hz pro Kanal erfassen.
Spezifikationen
| Eingangskanäle | 3 |
| Messrate | 500/1000 Hz |
| Input Bereich | +/- 5V or +/- 20V |
| Auflösung | 0.61 mV |
| Genauigkeit | +/- 2% full scale |
| Rauschen | < 2 mV RMS |
Biomonitor Smartlead
Beschreibung
Spezifikationen
Beschreibung
Der BioMonitor-Sensor erfasst mit nur zwei Elektroden das EKG, die Atemfrequenz und die Körpertemperatur des Benutzers. Der BioMonitor erzeugt fünf simultane Echtzeit-Datenströme, darunter EKG, Herzfrequenz, R-R-Intervalle, Thoraximpedanz (Atmung) und Atemfrequenz.
Spezifikationen
| Eingangskanäle | EKG, Atmung über Einzelelektrodenpaar |
| Abtastrate | 500/1000 Hz |
| Eingangsbereich | +/- 24.000 uV |
Lokale Druckverteilung Flexiforce-Smartlead
Beschreibung
Spezifikationen
Beschreibung
Die Ultium Flexiforce SmartLead bietet dem Benutzer eine schnelle und einfache Möglichkeit zur Erfassung und Analyse von Drucksensordaten. Das System arbeitet mit einem dünnen, flexiblen und einfach zu verwendenden FlexiForce-Sensor zusammen. Der FlexiForce-Sensor ist in drei verschiedenen Eingangsbereichen erhältlich und jederzeit austauschbar.
Spezifikationen
| Eingangskanäle | 1 |
| Abtastrate | 2000/4000 Hz |
| Eingangsbereich | (3 Sensoroptionen) 0-4,5 ), 0-111 N, 0-445 N |
| Auflösung | 0,00009 lbf (0-1 lbf), 0,009 lbf (0-25 lbf), 0,00425 lbf (0-100 lbf) |
| Linearität (Fehler) | <+/- 5% |
| Wiederholgenauigkeit | <+/- 2,5% Skalenendwert |
| Hysterese | <4,5% Skalenendwert |
Fußschalter-Smartlead
Beschreibung
Spezifikationen
Beschreibung

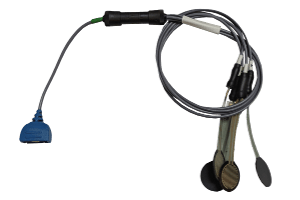

Mit dem Ultium-Fußschalter FSR SmartLead können AN / AUS-Bodenkontakte des Fußes zur Gangphasenbestimmung erfasst werden. Die Verwendung einzelner FSR-Sensoren (Force Sensitive Resistance) gibt dem Benutzer die Freiheit, jeden gewünschten Ort am Fuß zu wählen. Jede SmartLead kann mit 4 separaten FSRs verwendet werden. Die FSRs sind in zwei Größen erhältlich. Erfassungsbereich von 1 cm 2 oder optional 1,5 cm 2.
Spezifikationen
| Eingangskanäle | 4 |
| Abtastrate | 2000/4000 Hz |
| Erfassungsbereich | 1 cm² (Standard), 1,5 cm² (optional) |
Ultium Insole
Beschreibung
Spezifikationen
Beschreibung
Die Ultium SmartLead Einlegesohle bietet Ultium Benutzern eine kosteneffektive Lösung für:
- Kontakterkennung und quantitative Aufprallcharakteristik beim Gehen, Laufen und anderen dynamischen Aktivitäten
- Relative Lastverteilung bei Gleichgewichtsübungen und bilateralen oder unilateralen Übungen
Die Anwendungen umfassen:
- Statische und dynamische Belastungsasymmetrie
- Gang- und Laufanalyse
- Körperschwankung
Erhältliche Größen: Klein – Mittel – Groß – X-Groß
Spezifikationen
Messbereich: 0-75 psi (0-51,7 N/cm2)
Abtastrate: 250/500 Hz (8 Zonen) 500/1000 Hz (4 Zonen)
Einlegesohlengrößen: 4 Größen verfügbar
Dicke der Einlegesohle: 3,5 mm
Maximaler Druck (vor dem Versagen): 100 psi (68,9 N/cm2)
Fehler: < 5% Skalenendwert
Hysterese: < 2%
2D Goniometer-Smartlead
Beschreibung
Spezifikationen
Beschreibung
Mit der Ultium Goniometer SmartLead können 2D-Winkel wie Gelenkwinkel, Wirbelsäulenbeugung usw. während körperlicher Aktivität gemessen und quantifiziert werden. Der Sensor arbeit ohne starre Achse und kann sich so flexible der Gelenkbewegung anpassen.
Spezifikationen
| Messachsen | 2 (X / Y) |
| Abtastrate | 500/1000 Hz |
| Nomineller Eingangsbereich | +/- 150 Grad |
| Auflösung | 0,006 Grad |
| Genauigkeit | +/- 2 Grad |
| X-Y-Übersprechen | <+/- 5% bei Auslenkungen unter 60 Grad |
Linearer Kraftsensor
Beschreibung
Spezifikationen
Beschreibung

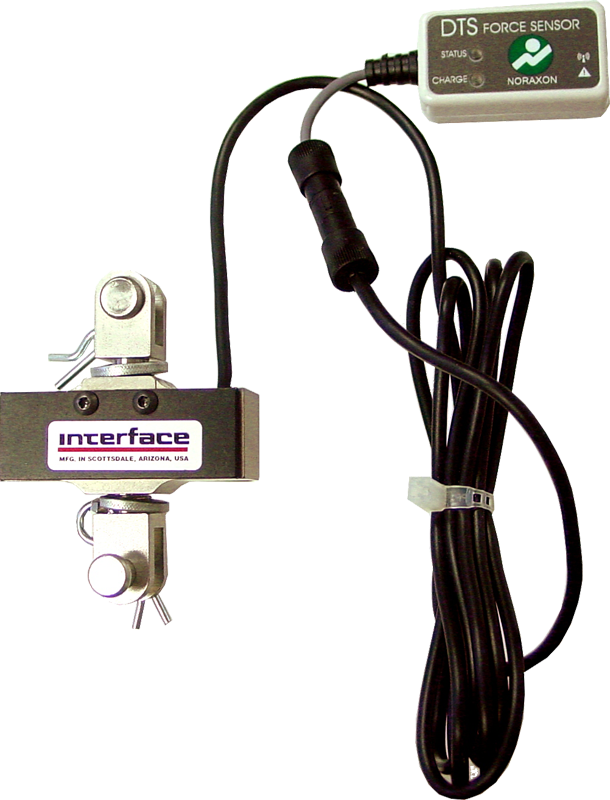

Mit dem linearen Kraftsensor kann der Benutzer die Größe der Kraft bestimmen, die entlang einer einzelnen Achse ausgeführt wird. So eignet er sich hervorragend für die Instrumentierung von Kabelzuggeräten. Der SmartLead-Sensor wird mit einer vollständig kalibrierten Präzisionstechnik geliefert. Der Sensor kann mit einem maximalen Eingangsbereich von 445N oder 2224N ausgewählt werden.
Spezifikationen
| Eingangskanäle | 1 |
| Abtastrate | 1000/4000 Hz |
| Eingangsbereich | +/- 445 N oder +/- 2224 N |
| Auflösung | 0,07 N |
